一、简介

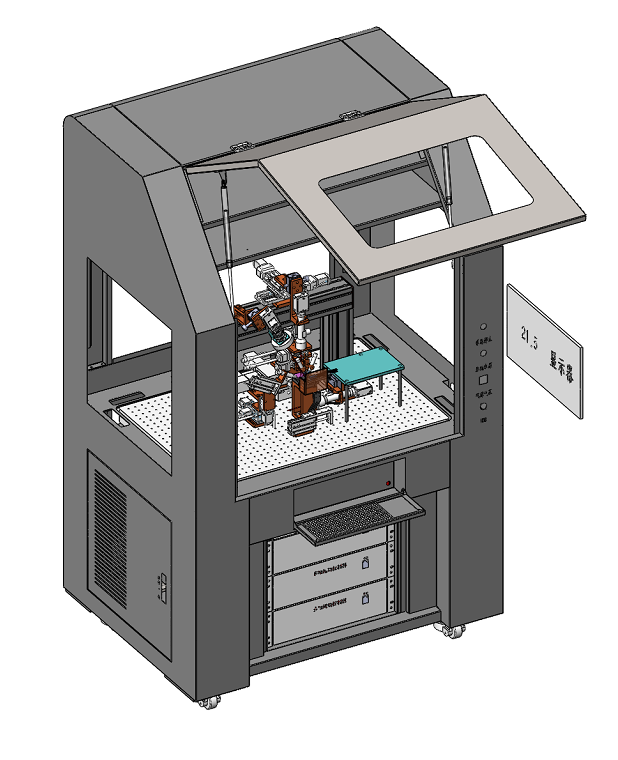

BOX封装透镜自动耦合系统是来勒光电自主研发推出的一款全自动LENS耦合设备。主要用于激光器或者PD与Z-BLOCK之间的光路耦合。
二、产品特点/FEATURES
1）自动送料，料盘适配多种规格透镜；
2）图像识别，快速定位和校准物料姿态；
3）柔性吸取，无损取放物料；
4）多维高精密电动滑台，运动精度高；
5）高效算法，迅速耦合封装；
6) 自动点胶，胶量控制精准；胶层厚度控制精确，
7）自动UV固化，固化前后插损变化小。
8）数据统计报表，可接入mes系统。
三、应用范围/APPLICATION
主要应用于光通讯行业高速器件组件光学透镜（lens）在自由空间上的封装。
4×25G/4×50G CWDM4 LR4 LENS自动耦合
4×25G/4×50G LAN-WDM LR4 LENS自动耦合
类似LENS自由空间产品的耦合
四、技术规格/SPECIFICATION
| 参数 | 指标 |
| 模组最小分辨率 | 50nm |
| 模组重复定位精度 | ±0.3um |
| 尺寸 | 1156（L）×865（W）×1896（H） |
| UPH | 7.5个（4通道） |
| TEC | -5℃-+60℃ |
| 光纤 | 单模/多模 |
| 驱动电流范围 | 0-200mA，0-5V |
| 电源 | 220V/50HZ |
| 气源 | 干燥润滑压缩空气，0.5Mpa |
| 耦合X/Y/Z/θX/θY/θZ | 直线滑台\X&Z:100mm；Y:20mm； θX/Y/Z:±8.5° |
| 可耦合产品 | BOX封装 TOSA/ROSA |
| 视觉识别系统 | 2000 万像素 1" CMOS USB3.0 工业面阵相机，识别精度：±0.5μm；识别角度：±7°。 |
| 气浮平台 | 集成900*700光学平台，固有 频率1.5～3HZ，重复定位±0.05mm |
| 工作环境温度 | 25℃±10℃ |
| 环境湿度 | -20 ～+75保持正常工作 |
