一、设备特点
1)空间光器件封装系统包含双边手动六轴调整架结构,支持同向、相向光路耦合;
2)空间光器件封装系统可实现蝶形器件和COC上电;
3)结构设计模块化,更换夹具则可实现蝶形器件、COC、波导器件、准直器、圆形透镜、方形透镜等不同场景的耦合。
二、产品性能指标
序号 项目 说明 1 高精度手动耦合台 X轴:行程粗调:6.5mm;微调:0.3mm,分辨率粗调:10μm;微调:0.5μm
Y轴:行程粗调:6.5mm;微调:0.3mm,分辨率粗调:10μm;微调:0.5μm
Z轴:行程粗调:6.5mm;微调:0.3mm,分辨率粗调:10μm;微调:0.5μm
θX轴:行程±2.5°,0.008°/刻度
θY轴:行程±2.5°,0.008°/刻度
θZ轴:行程±4°,0.009°/刻度2 载物台 手动X轴(平动):行程13mm,调节精度10μm
手动Y轴(平动):行程13mm,调节精度10μm
手动θZ轴(水平转动):行程360°,精度0.02°3 视觉模组 包含俯视、后视及斜视显微镜,微调架行程 前后40mm,左右20mm,上下60mm;镜头光学放大倍数:0.7-4.5倍,含大行程位移导轨 4 三轴探针台 X/Y/Z三轴手动可调,用于安装直流探针 5 其他 夹具、温控系统、显示器、功率计、恒流源等 一、简介/ INTRODUCTION
集成波导芯片耦合系统以电动耦合台耦合测试系统软件为控制核心,可控制多轴控制器驱动电动轴进行运动,从而进行光纤、透镜光纤、阵列光纤等不同物料与集成波导芯片的耦合对准、耦合完成后的点胶与UV固化,不同的耦合场景由软件控制多轴控制器驱动电动轴进行特定的找光运动。
二、产品特点/FEATURES
1)系统包含双边电动六轴调整架,支持单边、双边耦合;
2)结构设计模块化,更换夹具则可实现光纤、透镜光纤、阵列光纤等不同物料与集成波导芯片进行耦合;
3)软件可实现自动耦合对准、自动点胶、自动固化等功能,还可根据客户需求拓展芯片测试以及图像识别等功能;
4)软件支持二次开发,可进行耦合流程编辑,支持客户自定义工艺动作,设备的灵活性高、适用性广。
三、应用范围/APPLICATION
可适用器件:AWG、PLC Splitter、MUX、DMUX、VOA、ICR等平面波导类产品的耦合测试。
四、技术规格/SPECIFICATION
参数 指标 设备尺寸 1700mm(L)*1500mm(W)*2000mm (H) 系统供电 AC220V/50Hz 功率采集范围 -70~10dBm 滑台最小精度 50nm 耦合重复性 <0.2dB 机器效率 <60s
五、性能指标/ PERFORMANCE INDEX
项目 说明 电动直线轴 X轴:行程50mm,分辨率50nm,重复定位精度±0.5μm
Y轴:行程30mm,分辨率50nm,重复定位精度±0.5μm
Z轴:行程20mm,分辨率50nm,重复定位精度±0.2μm电动弧度轴 θX轴:行程±8°,分辨率0.003°,重复定位精度±0.005°
θY轴:行程±8°,分辨率0.0032°,重复定位精度±0.003°
θZ轴:行程±8°,分辨率0.0032°,重复定位精度±0.003°芯片台电动直线轴 行程150mm,重复定位精度±0.5μm 视觉机构 双视觉,1600W彩色CCD,镜头光学放大倍数0.58X~7.5X,识别最小间距≤0.5um 外围设备 自动点胶固化模组、多轴控制器、主机、功率计、光源等 耦合软件 自动耦合测试软件,耦合流程可编辑,支持二次开发 六、界面展示/ INTERFACE DISPLAY
一、简介/ INTRODUCTION

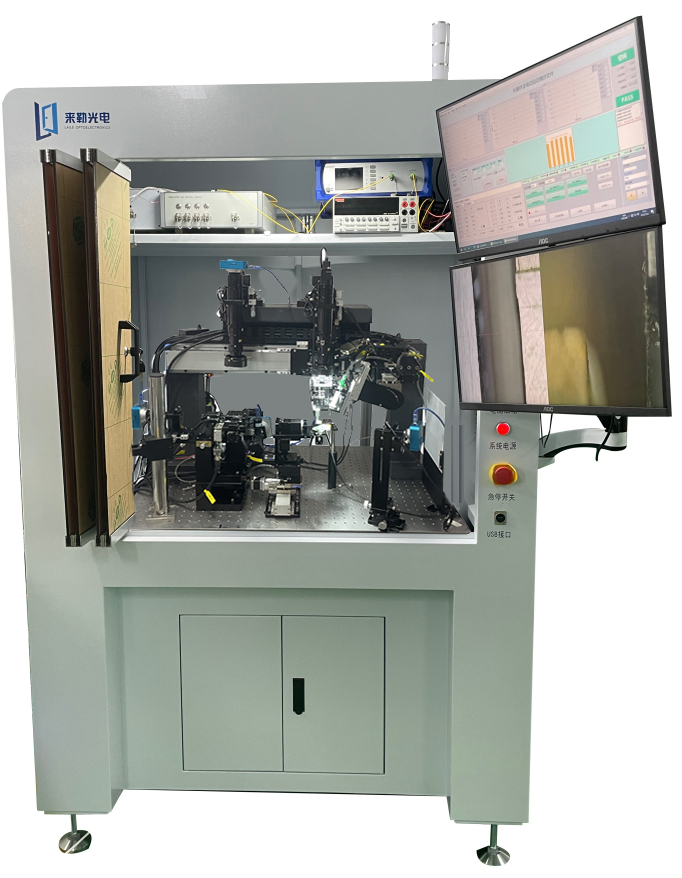

双透镜自动耦合封装设备是一款通用性的硅光耦合平台,主要用于实现LD、透镜(包括单透镜、双透镜)、光纤、波导芯片之间的耦合封装,可兼容多种耦合场景,同时可以通过配置不同的外围设备,兼容点胶、金锡焊、玻璃焊料、激光焊等多种封装场景。本设备整体采用模块化设计,夹具采用快拆结构,可以通过更换夹具实现各种类型的耦合封装,扩展性强、灵活性高。
二、产品特色/Product feature
1)双边电动六轴+辅助电动五轴结构,支持多种耦合封装场景;
2)直线电机模组,带光栅尺自反馈,耦合效率高、稳定性好;
3)具有图像识别和定位功能,自动上下料;
4)软件可实现自动耦合对准、自动点胶、自动固化等功能,支持光功率和电流反馈,可拓展支持光斑反馈、偏振反馈;
5)软件支持二次开发,可进行耦合流程编辑,支持客户自定义工艺动作,设备的灵活性高、适用性广。
三、技术规格/SPECIFICATION
参数 指标 设备尺寸 1500(L)*1200mm(W)*2100mm(H) 系统供电 AC220V/50Hz 功率采集范围 -70~10dBm 滑台最小精度 20nm 耦合重复性 <0.2dB 机器效率 <60s 四、性能指标/ PERFORMANCE INDEX
项目 说明 透镜电动直线轴 X轴:行程210mm,分辨率20nm,重复定位精度±0.1μm
Y轴:行程160mm,分辨率20nm,重复定位精度±0.1μm
Z轴:行程80mm,分辨率20nm,重复定位精度±0.15μm准直器电动直线轴 X轴:行程50mm,分辨率50nm,重复定位精度±0.5μm
Y轴:行程30mm,分辨率50nm,重复定位精度±0.5μm
Z轴:行程20mm,分辨率50nm,重复定位精度±0.2μm电动旋转轴 行程:±8°,重复定位精度:±0.003° 视觉机构 三视觉,1600W彩色CCD,镜头光学放大倍数0.58X~7.5X,识别最小间距≤0.5um 光学平台 1200mm(L)*800mm(W)*800mm(H) 外围设备 自动点胶固化模组、工控机、多轴运动控制器、功率计、TEC温控器、电源等 耦合软件 自动耦合测试软件,耦合流程可编辑,支持二次开发 武汉东湖新技术开发区科技创新和新经济发展局于2022年11月4日发布2022年度认定的光谷瞪羚企业名单,武汉来勒光电科技有限公司通过专家评审,成功获得光谷“瞪羚企业”的荣誉称号。
“瞪羚”企业是指成功跨越初创期,进入高速成长期、具有跳跃发展态势的企业,以新技术、新业态、新模式为支撑稳步进入高成长期,综合效益突出、行业影响力大、社会诚信度高、示范带动性强,在引领中小企业转型升级和高质量发展中作用明显、成效显著的优秀标杆企业。它就像瞪羚一样,具备成长速度快、创新能力强、专业领域新、发展潜力大等特征。
瞪羚企业是区域科技创新的领跑者,更是区域经济发展的晴雨表、创新发展的新引擎。此次获得“瞪羚”企业的荣誉称号,是对来勒光电科技创新能力的肯定,也是对企业未来发展潜力的认可。希望来勒光电全体员工继续秉承专业、专注的工作态度,发挥钻研精神,不断突破创新,携手共创辉煌明天!
一、简介

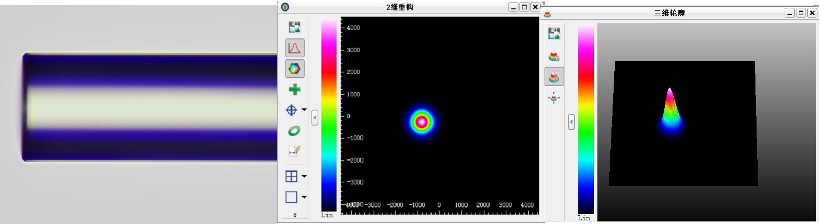

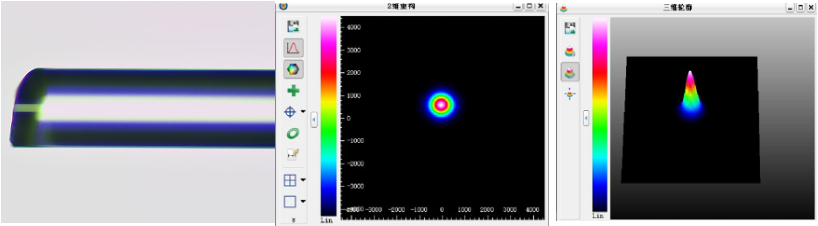

锥形透镜光纤是通过来勒光电自主研发的高精密光纤研磨设备,将光纤的端面研磨成锥形,再加工出光学微球透镜,从而增加其收光能力,锥形光能够极大地提高耦合效率,降低损耗。
二、技术规格/SPECIFICATION
参数 指标 光纤类型 SM/MM/PM Fiber,支持定制 角度 50°~55°(STD),70°~80°(STD),110°~120°(STD), 支持定制(30°~120°)±1° 曲率半径 6~8μm(STD),支持定制(曲率半径±0.5μm) 剥纤尺寸 支持定制(尺寸±0.5mm) 一、简介
影像识别系统基于图像识别、OCR、信息匹配等技术实现物料包装盒识别码、物料型号、物料位置自动化检测。正面可进行包装盒识别码检测,底面可进行物料型号、物料摆放位置检测。
二、产品特点/FEATURES
1) 包装盒识别码检测:可读取包装盒识别码信息并与系统识别码规则进行匹配识别以判断识别码是否正确。
2) 物料型号检测:系统可对检测物料型号进行设定,检测到的物料型号都会显示在物料图像上方,当物料型号不正确时,系统会以红色醒目图形进行标识,系统并显示检测失败。
3)物料摆放位置检测:系统可对检测物料摆放的规范位置进行设定,当检测到物料位置不正确时,系统会以红色醒目图形进行标识,系统并显示检测失败。
一、简介
电动位移台控制手柄是一款可以调速、脉冲数可精确编辑的手持终端,可用于电动位移台无固定流程的手动调试。手柄可通过旋钮开关选择“倍率”、“轴号”,可以通过编码器旋钮控制电机位移距离和方向,顺时针旋转电机正转,逆时针旋转电机反转,旋转脉冲数对应电机位移距离。
二、产品特点
- ● 外形小巧、使用方便;
- ● 控制效率高;
- ● 支持4路电机位移控制;
- ● 脉冲数可编辑。
三、应用范围
- ● 电动位移台控制。
四、技术规格
控制手柄参数 描述 处理器 ARM CortexM3 内置存储器 EEROM 通讯方式 USB/RS232 控制轴数 4轴 控制信号 数字信号 驱动系统 步进电机/伺服电机 手动模式 连续、点动 供电电压 DC5V 一、简介
垂直光栅耦合设备可实现光纤与光栅在垂直方向上的耦合,可对光纤列阵进行六维方向调整。设备采用高精密滑台,耦合精度高、重复性好。耦合功能模块化设计,更新夹具就可适用多种器件,适用性广、扩展性强。
二、产品特点/FEATURES
1) 采用高精度位移台,保证调节精度;
2) 模块化设计,适用性广、扩展性强;
3) 更新夹具就可适用多种器件;
4) 对准速度快,重复性好。
一、简介

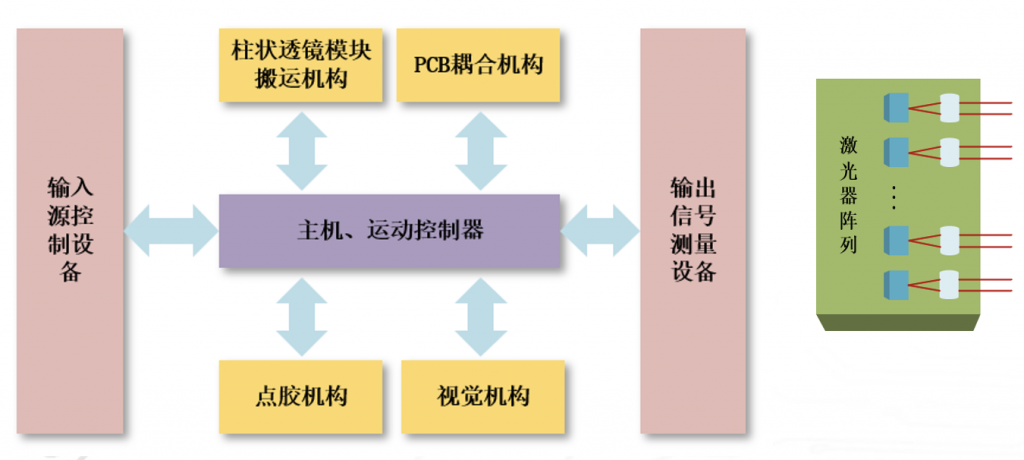

柱状透镜自动耦合系统是一款基于激光雷达光电器件的自动耦合封装设备。设备可实现LD阵列与柱状透镜自动耦合,可实现每分钟一路的耦合效率。
二、产品特点/FEATURES
1) 多维精密直线电机,位移速度快、耦合精度高;
2) 一键开启自动耦合,耦合效率高;
3) 数据统计报表可导出,方便数据管理。
一、简介
双六轴电动耦合测试设备是硅光耦合平台,主要用于实现硅光芯片光与电的耦合测试,可实现水平耦合与垂直耦合,能够灵活加DC探针卡与RF探针卡。本设备整体采用模块化设计,光纤夹具可拆卸,可以通过更换夹具实现各种类型的FA与芯片耦合,扩展性强、灵活性高。
二、产品特点/FEATURES
1) 双六轴结构,支持单边、双边耦合。
2) 一套设备耦合集成多种耦合功能。
3) 模块化设计,适用性广、扩展性强。
4) 更新夹具就可适用多种器件。
